VHS_VLAS測定ツール
VHS・VLAS Calculator
胸部X線に線を引くだけで、VHSとVLASをその場で自動計算

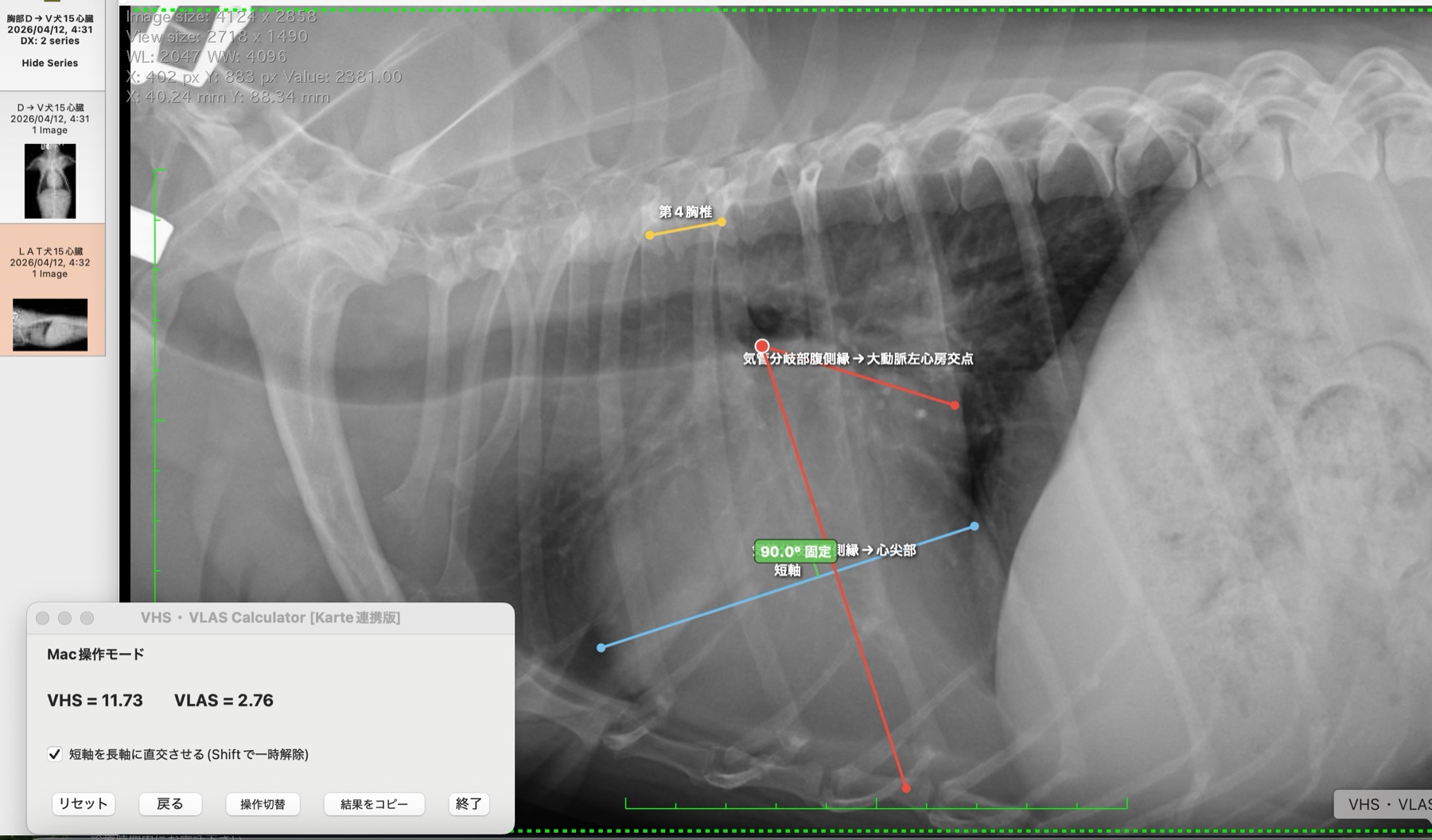

胸部X線画像の上に直接線を描画し、VHS（椎骨心臓スコア）とVLAS（椎骨左心房スコア）を自動計算するオーバーレイツールです。DICOMビューアーなどでX線画像を画面に表示した状態のまま、その上に透明なキャンバスを重ねて線を引くだけで計測できます。画像ファイルそのものを開いたり編集したりする機能はなく、あくまで画面上に描画するだけの補助ツールです。Windows版・Mac版をご用意しています。
【使い方】
- 第4胸椎の線を引く：案内表示に従って、X線画像上の第4胸椎にドラッグで線を引きます。
- 長軸の線を引く：気管分岐部腹側縁から心尖部へドラッグします。
- 短軸の線を引く：心臓の短軸方向にドラッグします。この時点でVHSが自動表示されます。短軸は自動的に長軸と直角となります。
- VLASの線を引く：気管分岐部腹側縁（長軸の始点）から大動脈左心房交点へドラッグします。この時点でVHS・VLASの両方が自動表示されます。
引き終えた線は端点（丸い点）をドラッグすればいつでも微調整でき、計算結果はその都度自動で更新されます。
【主な特徴】
- どんなビューアーの上にも重ねて使える：オーバーレイの背景は透明なので、DICOMビューアーなど普段お使いの画面の上から線を引いて計測できます。
- 計測モード／PC操作モードの切替：ボタンまたはショートカットキーでワンタッチ切替。PC操作モードではオーバーレイがクリックスルーになり、背後のビューアーを通常どおり操作できます。引いた線と計算結果はそのまま残ります。
- 複数モニター対応：マウスのある画面のオーバーレイに対して線を描画します。
- 結果をコピー：計測結果をワンクリック（またはWindows: Ctrl+C／Mac: Command+C）でクリップボードにコピーできます。
【動作環境】
Windows版
- Windows 10 / 11（64bit）
- .NETランタイム 不要（EXEに内蔵済み）
- インストール 不要（アンインストールもEXEを削除するだけ）
Mac版
- Apple Siliconを搭載したMac（M1以降）専用
- macOS 12.4以降
- Apple公証済み・インストール不要（.appをFinderやゴミ箱に移すだけでアンインストール完了）
【ご利用について】
※本ツールはあくまで計測を補助するものです。計測結果の臨床的な判断は、必ず専門家が行ってください。また、本ソフトはフリーウェアです。使用によるいかなる損害についても責任を負いかねますので、各病院の責任においてご使用ください。
【ダウンロード】
Windows版（Windows 10 / 11・64bit、インストール不要） VHS・VLAS Calculator をダウンロード（Windows版・約155MB）
ダウンロード後、EXEファイルをダブルクリックするだけで起動します。※初回起動時のみ、内部データの展開のため数秒かかる場合があります。
Mac版（Apple Siliconを搭載したMac専用、インストール不要） VHS・VLAS Calculator をダウンロード（Mac版・約1.2MB）
ダウンロード後、zipファイルを展開し、「VHS・VLAS計測.app」をダブルクリックするだけで起動します。Apple公証済みのため、通常は警告なくそのまま開けます。
【お問い合わせ・フィードバック】 改善のご要望や不具合報告などがございましたら、病院HPのお問い合わせフォームよりご連絡いただけますと幸いです。現場の皆様の声をもとに、より良いツールへとアップデートしていきたいと考えています。
